Le raccordement direct d’un tube LED revient souvent quand on veut remplacer un vieux néon sans conserver un ballast fatigué dans le luminaire. Je vais aller droit au but: comment reconnaître le bon tube, préparer le câblage, sécuriser l’intervention et éviter les erreurs qui provoquent un clignotement, une panne immédiate ou un montage peu durable. J’ajoute aussi les critères qui changent vraiment le confort de la pièce, parce qu’un bon éclairage ne se limite pas à allumer le tube.
Les points à retenir avant de passer au câblage
- Un tube LED en alimentation directe remplace le ballast par un câblage secteur adapté au modèle du tube.
- Le schéma n’est pas universel: certains tubes s’alimentent par une seule extrémité, d’autres par les deux.
- Il faut couper le courant au disjoncteur, vérifier l’absence de tension et identifier le ballast avant toute intervention.
- Sur un retrofit sérieux, on retire ou contourne le ballast, puis on recâble les douilles selon la notice du fabricant.
- Le choix de la température de couleur et du flux lumineux change fortement le rendu dans la cuisine, le séjour ou le garage.
- Si l’intervention touche le circuit fixe ou si le luminaire est ancien, l’aide d’un électricien reste la solution la plus sûre.
Ce que change une alimentation directe
Quand je parle d’alimentation directe, je parle d’un tube LED alimenté par le secteur après suppression ou contournement du ballast. On ne se contente pas d’échanger la lampe: on modifie la logique interne du luminaire. C’est précisément ce qui rend le montage plus fiable quand l’ancien ballast commence à chauffer, grésiller ou tomber en panne.
Dans la pratique, trois familles de tubes existent. Les modèles plug-and-play gardent le ballast compatible en place. Les modèles à câblage direct demandent un bypass du ballast. Les modèles hybrides peuvent fonctionner dans les deux configurations, mais uniquement si la notice l’autorise clairement. J’insiste sur ce point parce qu’un tube LED n’obéit pas à une logique générique: le bon schéma dépend du produit, pas de l’habitude du chantier.
| Type de tube | Ce que je fais | Atout principal | Limite |
|---|---|---|---|
| Plug-and-play | Je conserve un ballast compatible | Installation très rapide | Dépend entièrement de la compatibilité du ballast |
| Câblage direct | Je supprime ou je contourne le ballast | Montage plus simple à maintenir sur la durée | Nécessite un recâblage propre et précis |
| Hybride | Je choisis selon le schéma du fabricant | Souplesse au moment du remplacement | Demande de lire la fiche technique sans improviser |
Les notices Philips et LEDVANCE montrent bien cette logique: on ne parle pas d’un simple tube “universel”, mais d’un système à choisir selon le ballast présent ou supprimé. Une fois ce cadre posé, il devient beaucoup plus facile d’identifier le bon matériel avant d’ouvrir le luminaire.
Reconnaître le bon tube et le bon ballast
La première erreur, c’est de croire que tous les tubes se câblent pareil. Avant de démonter quoi que ce soit, je regarde toujours l’étiquette du tube, la longueur, le culot et la mention technique. Les mots-clés utiles sont souvent single-ended, double-ended, HF, EM, UN ou ballast bypass. Ils disent déjà presque tout.
- HF désigne en général un ballast électronique haute fréquence.
- EM renvoie plutôt à un ballast ferromagnétique, souvent associé à un starter.
- Single-ended signifie que l’alimentation arrive d’un seul côté du tube.
- Double-ended signifie qu’une extrémité reçoit la phase et l’autre le neutre.
- UN ou hybride indique souvent une compatibilité plus large, mais jamais sans schéma de montage précis.
Je vérifie aussi le type de douilles. Une douille shuntée relie certains contacts à l’intérieur du support, alors qu’une douille non shuntée garde les contacts séparés. Ce détail paraît mineur, mais il conditionne tout le câblage sur un tube alimenté par une seule extrémité. Sur un modèle à deux extrémités, le repérage reste essentiel, mais le principe devient plus lisible.
Autre point de vigilance: un ancien luminaire à starter n’est pas automatiquement compatible avec un tube LED à câblage direct. Si vous visez un vrai bypass du ballast, le starter n’est plus le cœur du montage. Ce qui compte, c’est le schéma du tube et le chemin exact du courant une fois l’ancien équipement retiré.
Préparer l’intervention sans improviser
Avant de toucher au luminaire, je coupe le disjoncteur, puis je vérifie l’absence de tension avec un testeur adapté. L’interrupteur seul ne suffit jamais. C’est un réflexe simple, mais c’est lui qui évite la majorité des mauvaises surprises. Si l’intervention touche le circuit fixe, je garde aussi en tête les repères de base rappelés par Legrand pour l’éclairage domestique: conducteurs de 1,5 mm², disjoncteur 16 A maxi et, côté circuit, pas plus de 8 points lumineux.
Je prépare ensuite le matériel utile, sans surcharger l’atelier:
- un testeur de tension bipolaire;
- des tournevis isolés;
- une pince à dénuder;
- des connecteurs automatiques ou des dominos adaptés;
- un marqueur et des étiquettes;
- des gants de protection si le luminaire est ancien ou poussiéreux.
Je prends toujours une photo du câblage d’origine avant démontage. Ce n’est pas de la prudence théorique: sur un luminaire à deux tubes ou sur un montage un peu âgé, cette photo fait gagner du temps et évite de confondre l’arrivée secteur avec les fils qui partaient vers le ballast.

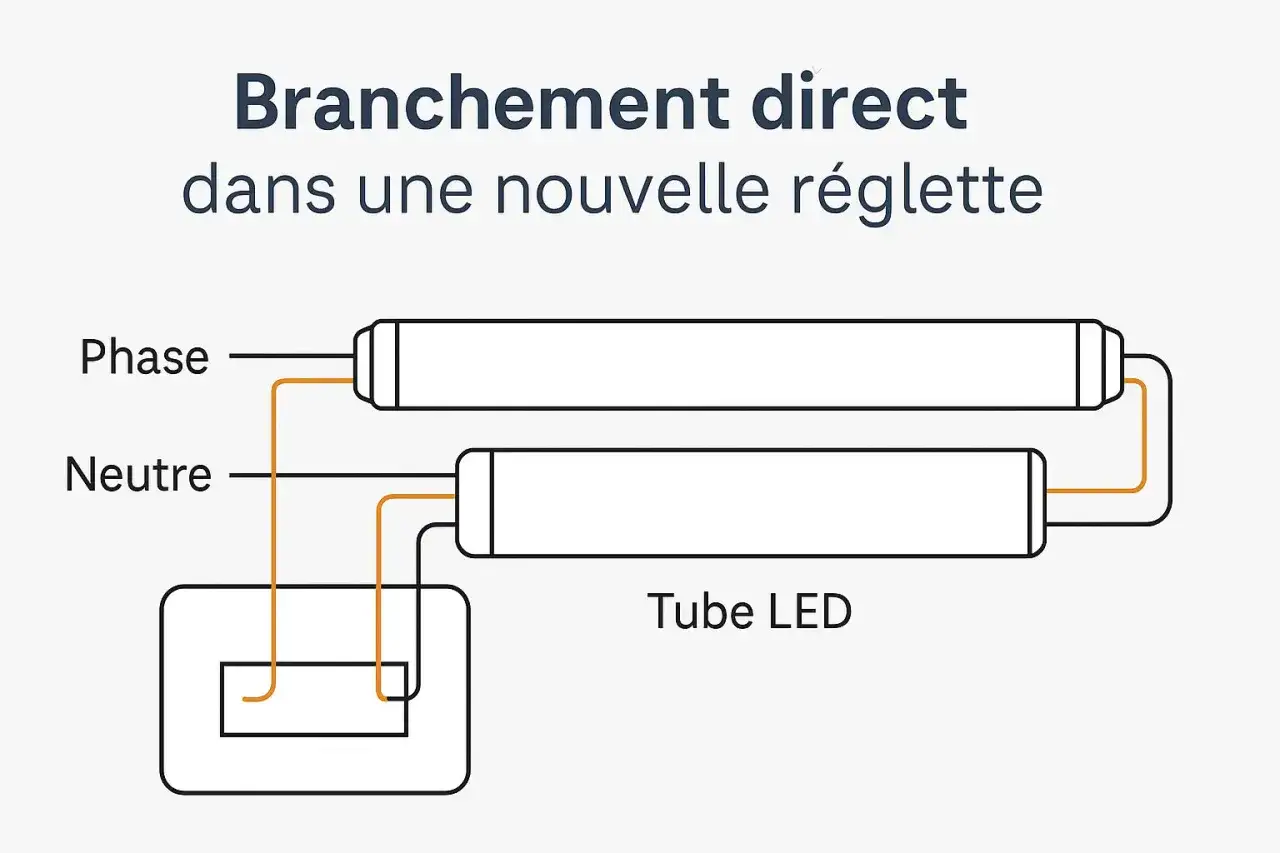

Réaliser le câblage direct sans se tromper
- Retirez le tube fluorescent et, s’il y en a un, enlevez aussi le starter. Sur un montage LED direct, on ne mélange pas anciens et nouveaux organes de commande.
- Ouvrez le capot du luminaire pour accéder au ballast et au câblage. Repérez clairement les fils d’alimentation et les départs vers les douilles.
- Supprimez ou neutralisez le ballast selon le schéma du fabricant. Les fils devenus inutiles doivent être isolés proprement, jamais laissés en attente au hasard.
- Recâblez les douilles selon le type de tube choisi. Pour un modèle à une extrémité, phase et neutre arrivent du même côté; pour un modèle à deux extrémités, ils sont répartis sur les deux bouts.
- Respectez la polarité indiquée sur le tube. Si le marquage “L” et “N” est présent, je m’y conforme sans interpréter à ma façon.
- Vérifiez la position des douilles et l’état des connexions. Sur un luminaire à deux tubes, je ne suppose jamais que le deuxième se recâble comme le premier: je recopie le schéma prévu pour chaque rampe.
- Remettez le tube en place, puis réalimentez le circuit pour un essai court. Si le tube clignote, ne forcez pas: coupez à nouveau et contrôlez le câblage.
Je laisse aussi, quand elle est fournie, l’étiquette d’avertissement sur le luminaire converti. C’est utile pour éviter qu’un futur remplacement ne réintroduise par erreur un tube fluorescent dans un montage désormais prévu pour du LED בלבד.
Alimentation par une extrémité ou par les deux
La différence entre les deux schémas mérite une vraie lecture, car elle change le câblage, la lisibilité du montage et parfois le type de douilles à conserver. En pratique, je conseille de partir du tube acheté, puis de vérifier si le luminaire peut suivre ce choix sans bricolage supplémentaire.
| Schéma | Principe | Ce que j’apprécie | Ce qui demande de l’attention |
|---|---|---|---|
| Alimentation par une seule extrémité | Phase et neutre arrivent du même côté du tube | Lecture claire du schéma, câblage compact | Le sens du tube doit être respecté, et les douilles sont souvent non shuntées |
| Alimentation par les deux extrémités | Une extrémité reçoit la phase, l’autre le neutre | Raccordement souvent plus intuitif sur certains luminaires existants | Il faut être rigoureux sur l’endroit où arrivent les conducteurs, et les douilles sont souvent shuntées selon le modèle |
Sur le terrain, le montage à deux extrémités me paraît souvent plus facile à relire visuellement, tandis que le montage à une seule extrémité demande une meilleure discipline sur l’orientation du tube. Aucun des deux n’est “meilleur” en soi: le bon choix est celui qui correspond exactement à la fiche technique du modèle installé.
Le point décisif, c’est de ne pas mélanger les logiques. Un tube prévu pour une seule extrémité ne doit pas être branché comme un modèle à deux extrémités, et inversement. C’est précisément là que naissent les pannes les plus bêtes.
Les erreurs qui font échouer le montage
Quand un tube LED clignote ou refuse de démarrer, le problème vient très souvent d’un détail banal plutôt que du tube lui-même. J’aime bien vérifier les causes dans cet ordre, parce que cela évite de remplacer un bon produit pour rien.
| Symptôme | Cause probable | Ce que je vérifie d’abord |
|---|---|---|
| Le tube clignote | Ballast encore dans le circuit, tube incompatible ou mauvais schéma | Bypass réel du ballast et sens d’alimentation |
| Le tube ne s’allume pas | Phase et neutre mal répartis, contact absent ou douille incorrecte | Repérage des extrémités et connexions internes |
| Le luminaire bourdonne ou chauffe | Équipement ancien, fils fatigués, ventilation insuffisante | État du boîtier et cohérence du montage |
| L’éclairage est instable | Connecteur mal serré ou conducteur abîmé | Qualité des raccords et maintien mécanique |
- Je ne laisse jamais un ballast “au cas où”. S’il ne sert plus, il sort du circuit ou il est neutralisé proprement.
- Je n’utilise pas de starter fluorescent comme palliatif sur un montage direct.
- Je ne mélange pas tube LED direct et tube fluorescent dans le même luminaire.
- Je n’ignore pas les locaux humides, les volumes de salle de bains ou les luminaires extérieurs.
- Je ne ferme pas le capot si un fil de cuivre reste visible ou si un connecteur est forcé.
Cette vigilance évite les allumages capricieux, mais elle permet aussi d’obtenir un éclairage plus net dans la pièce. C’est ce qui m’amène au point souvent sous-estimé: la qualité de lumière elle-même.
Choisir une lumière qui sert vraiment la pièce
Une conversion réussie ne se juge pas seulement à l’allumage. Dans une cuisine ou un bureau, je préfère un blanc neutre; dans un séjour, une lumière plus chaude; dans un atelier, on peut monter plus haut en température de couleur. Le rendu des couleurs compte aussi: un CRI d’au moins 80 suffit souvent, mais au-dessus de 90, on voit vite la différence sur les matières, les aliments et les textiles.
| Pièce | Température conseillée | Effet recherché | Remarque pratique |
|---|---|---|---|
| Séjour et chambre | 2700 à 3000 K | Ambiance plus douce, visuelle plus reposante | Je privilégie une lumière moins agressive pour garder une atmosphère chaleureuse |
| Cuisine et plan de travail | 4000 K | Lecture claire des surfaces et des gestes | Le blanc neutre reste le plus équilibré pour cuisiner et nettoyer |
| Garage, buanderie, atelier | 4000 à 6500 K | Visibilité maximale | Je regarde surtout le flux lumineux et la robustesse du luminaire |
| Salle de bain | 3000 à 4000 K | Éclairage précis sans rendre la pièce froide | Je vérifie aussi l’indice de protection du luminaire avant toute conversion |
Je regarde d’abord le flux lumineux, pas uniquement la puissance. Un ancien tube fluorescent de 36 W peut être remplacé par un tube LED de puissance inférieure si le rendement est bon. En pratique, ce qui compte, c’est que la pièce retrouve le même confort visuel, avec moins de consommation et moins d’entretien.
Les derniers contrôles avant de refermer le luminaire
Je termine toujours par une vérification courte mais méthodique, parce que c’est là que se gagnent la durabilité et la tranquillité. Quelques minutes de contrôle évitent souvent plusieurs retours en arrière.
- Je contrôle que tous les conducteurs inutilisés sont isolés correctement.
- Je vérifie que le tube est bien verrouillé dans les douilles et orienté dans le bon sens.
- Je m’assure que le ballast n’est plus actif dans le circuit si le tube est prévu pour un câblage direct.
- Je teste l’éclairage pendant quelques minutes pour repérer un clignotement, un bourdonnement ou une chauffe anormale.
- Je confirme que le luminaire reste cohérent avec son usage: pièce sèche, local humide, garage ou zone de travail.
- Je garde une photo du schéma final ou une note rapide, utile au prochain remplacement.
Si tout reste stable après l’essai, le montage est bon. Si vous hésitez sur le schéma, si le luminaire est ancien, cassant ou installé dans une zone sensible, je préfère faire valider le raccordement par un électricien plutôt que de multiplier les essais. On gagne alors un éclairage plus propre, plus sûr et plus agréable à vivre au quotidien.
